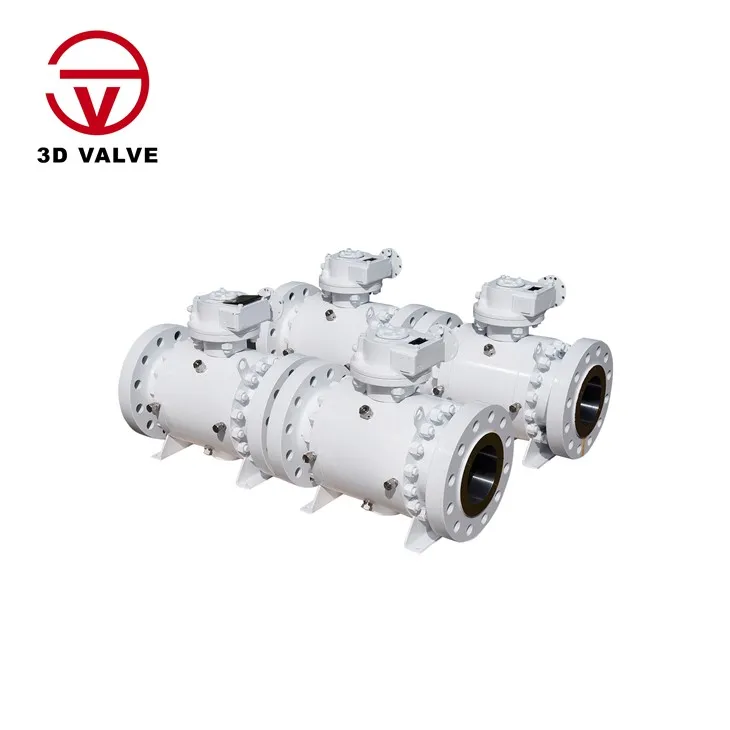

Топният клапан, монтиран на Trunnion, е високоефективен промишлен клапан, специално проектиран за приложения с високо налягане и голям диаметър. За разлика от плаващите клапани, дизайнът на Trunnion осигурява механична котва за топката, което го прави идеален избор за критични услуги в нефт и газ, нефтохимически и тръбопроводи.
Клапанът разполага с фиксирана топка, поддържана от валовете на Trunnion в горната и дъното, което намалява работния въртящ момент и предотвратява прекомерното износване на седалката на клапана. Когато задвижването (ръчен лост, скоростна кутия или пневматична\/хидравлична) завърта топката 90 градуса, пътят на потока се отваря или затваря.
Основни характеристики на механизма
· Офшорна боя: покрита с офшорна боя, отговаряща на ISO 12944 C 5- h стандарти, подходящи за офшорни сондажни платформи.
· Поддръжка на Trunnion: Топката е механично фиксирана, което свежда до минимум налягането върху седалката, доколкото е възможно.
· Седалка с двоен бутален ефект (DPE): Възприема дизайна на самостоятелно облекчение, за да гарантира безопасността на високо налягане.
· Стъпка, устойчива на издухване: Той може да гарантира целостта на стъблото дори при изключително налягане.
· Дизайн на Fire-Safe: Незадължината метална версия отговаря на стандартите API 607\/6FA.
Технически спецификации
А. Материални опции
|
Компонент |
Налични материали |
|
Тяло |
Въглеродна стомана (ASTM A216 WCB), неръждаема стомана (SS316, CF8M), дуплекс (F51\/F53) |
|
Топка |
Хромиран SS316, твърдо покритие (WC), никел-поставен |
|
Места |
PTFE, Rptfe, Peek, Metal (Stellite 6) |
|
Стъбло |
SS316, 17-4 pH, Monel |
|
Крайни връзки |
Flanged (ASME B16.5\/API 6D), закрепено (ASME B16.25), заварък в гнездо |
|
Покритие |
C 5- H Морско покритие (ISO 12944) за издръжливост на зоната на офшорна и пръска |
Б. Оценки на размера и налягането
|
Диапазон на размера |
Клас под налягане |
Температурен диапазон |
Спазване на стандартите |
|
2 "–48" (DN50 - DN1200) |
ASME 150# –2500# \/ API 6D |
-196 степен до 550 градуса (-321 степен f до 1022 градуса f) |
API 6D, ASME B16.34, ISO 17292 |
Основни предимства
· Възможност за високо налягане с нисък въртящ момент до ANSI 2500 #\/PN420.
· Намалете износването на седалката. Поддръжката на Trunnion може да сведе до минимум триенето и да удължи живота на експлоатацията колкото е възможно повече.
· Двупосочно уплътняване на DPE седалките могат да бъдат затворени плътно и в двете посоки на потока.
· Многофункционални задействащи механизми, съвместими с ръчни лостове, оператори на зъбни колела или автоматични задействащи механизми.
· Безопасното запечатване на пожара и антистатичната конструкция отговаря на стандартите за безопасност на API\/ISO.
Общи приложения
1. Нефтени и газопроводи: Главни блокови клапани, компресорни станции.
2. Рафинерии и нефтохимикали: високотемпературни въглеводородни услуги.
3. Електроцентрали: Изолация на пара, охлаждащи водни системи.
4. Криогенни системи: Втечнен терминали (-196 приложения за степен).
5. Предаване на вода: Общински тръбопроводи с голям диаметър.
6. Офшорни платформи за нефт и газ: пробиване, тръбопроводи, инжектиране на морска вода
Сравнение с плаващи топкови клапани
|
Функция |
Топка с топка на Trunnion |
Плаващ топлен клапан |
|
Движение на топката |
Фиксирано от Trunnions |
Свободно плаваща под налягане |
|
Оценка на налягането |
До 2500# |
Обикновено по -малко или равно на 600# |
|
Изискване за въртящ момент |
По -ниско (идеално за големи размери) |
По -високо (топка натиска на седалките) |
|
Разходи |
По -висок (сложен дизайн) |
По -ниско |
|
Най -доброто за |
Критични\/услуги с високо налягане |
Нужди с общо предназначение\/евтини |
Дизайнерски вариации
Пълен отвор (FB): Минимален спад на налягането за пигбинг в тръбопроводите.
Намален отвор (RB): Лек, рентабилен за некритични потоци.
Облекчаване на кухината: Самостоятелните седалки предотвратяват опасностите от улавяния налягане.
Най -добър вход: Лесна поддръжка, без да отстранявате клапана от тръбопровода.
Заключение
Инсталирането на топка клапан, монтиран на Trunnion, е златният стандарт за взискателни индустриални приложения и предлага безпрецедентна надеждност при високо налягане и мащабни инсталации. Мощният инженерен дизайн гарантира безопасността, издръжливостта и спазването на международните стандарти.
